一、电缆热补器概述
        电缆热补器用于橡套电缆的热补工作中，对煤矿、铁矿、钻探和建井电缆的修理及压号最为适用。电缆热补器机采用优质合金铝制成箱体和模具，液压夹紧，以便指示温度，自动控温报警，省力、节能，运行可靠，工作效率高，维修简便，能保证修理质量。电缆热补器机修复后的电缆外观光洁、平整、粘补牢固，耐压密封，所以本电缆热补器机是目前国内先进的热补设备。
二、电缆热补器主要技术：

 三、电缆热补器结构简介:
热补机主要有支架、电气系统、液压系统、仪表控制板组成。液压系统主要有液压缸、活塞、阀和压杆组成，完成模具升降加压，保证加热粘补过程所需的压力；支架是热补机的主体构件，由型钢焊接组成，并设有行走机构、工具箱和配重铁，形成完整的统一机台，在工作中移动方便，电气加热系统分别组装，统一控制，设有定温、控时、灯光、电铃报警装置，形成良好的调整控制性能。
四、电缆热补器安装与接线
        1、取出配重铁杆装入热补机上方两孔内，旋紧螺母，然后装上配重铁。
        2、把镍铬考铜热电偶插入热补机上方测温孔内，然后上紧铁卡。
        3、打开后盖，接上电源，将温度指示调节仪表接线板上的“短路”连接线拆去。
五、电缆热补器使用说明
        1、用螺丝刀将温度指示仪表的指示仪表的机械零点调到环境温度刻度上，并且定温指示针调到胶补带男篮所需的温度刻度上。
        2、调整定时开关，定时开关设有“ON”开，“OFF”停及时间刻度，不需用定时，将开关旋扭旋在“ON”位置，需用定时，将开关旋钮按顺时针方向旋转，并扭到所需的位置，然后在退到您选用的时间刻度上                  3、如需电铃报警时，把旋钮旋在开的位置上，不需电铃报警时，旋在关的位置上。
       4、旋转电源开关，电气加热系统开始升温，此时为绿灯亮；当温度升到所需的温度时，仪表继电器断开，从而使交流接触器切断加热系统的电源，随后定时开关也断开。（定时断开，不定时不断开）此时红灯亮，电铃响，工作人员应及时关上电铃开关。

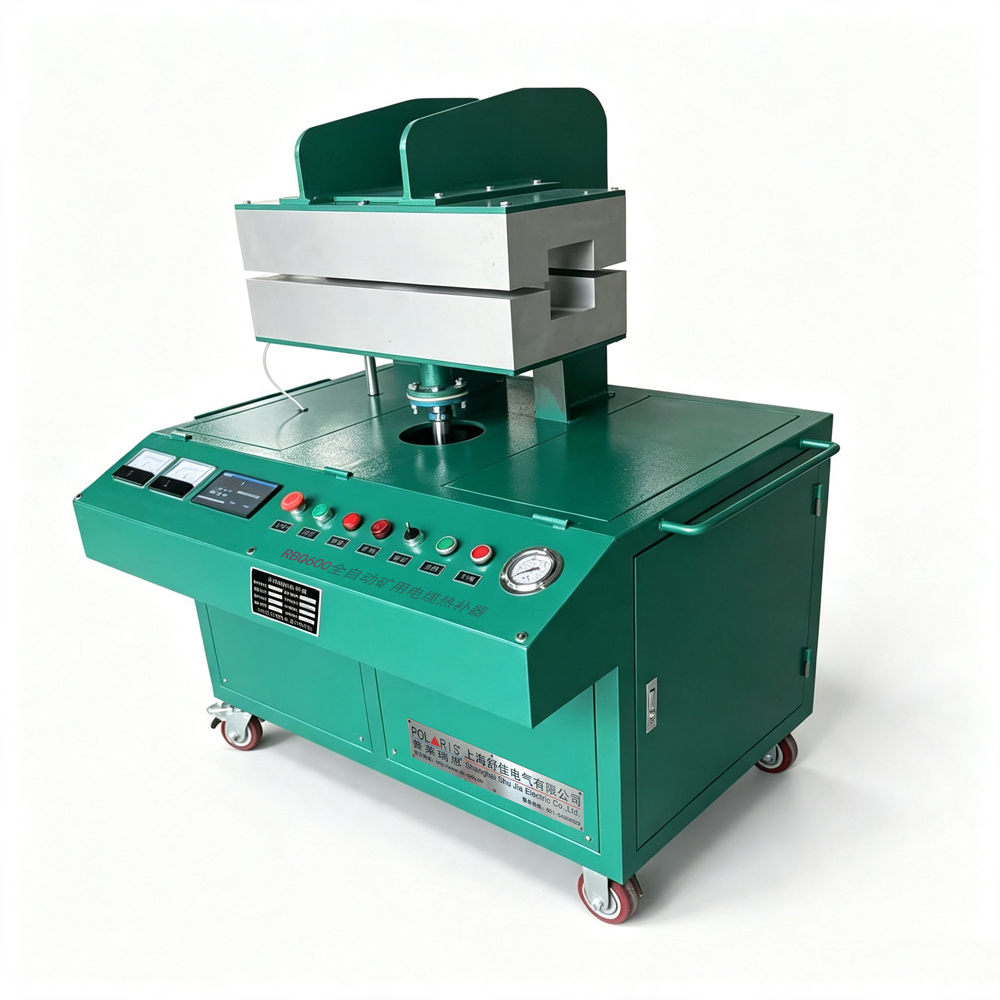

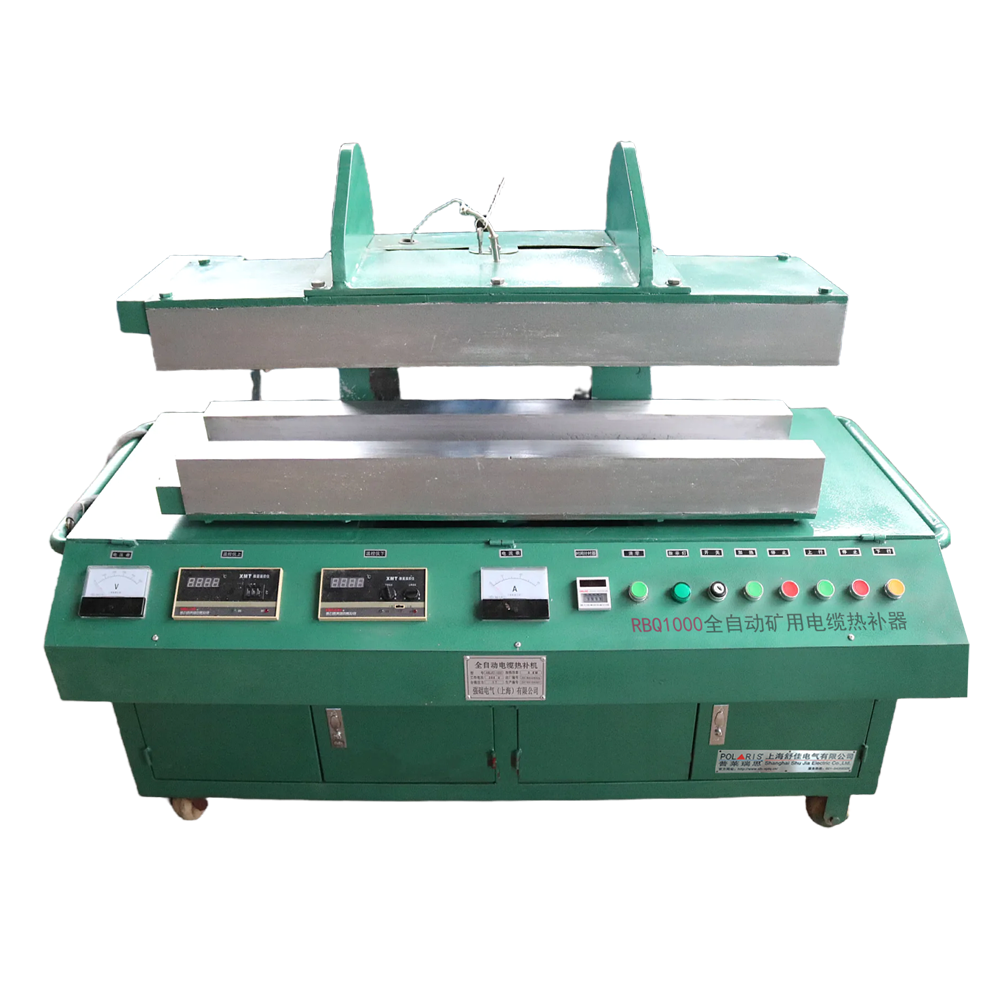

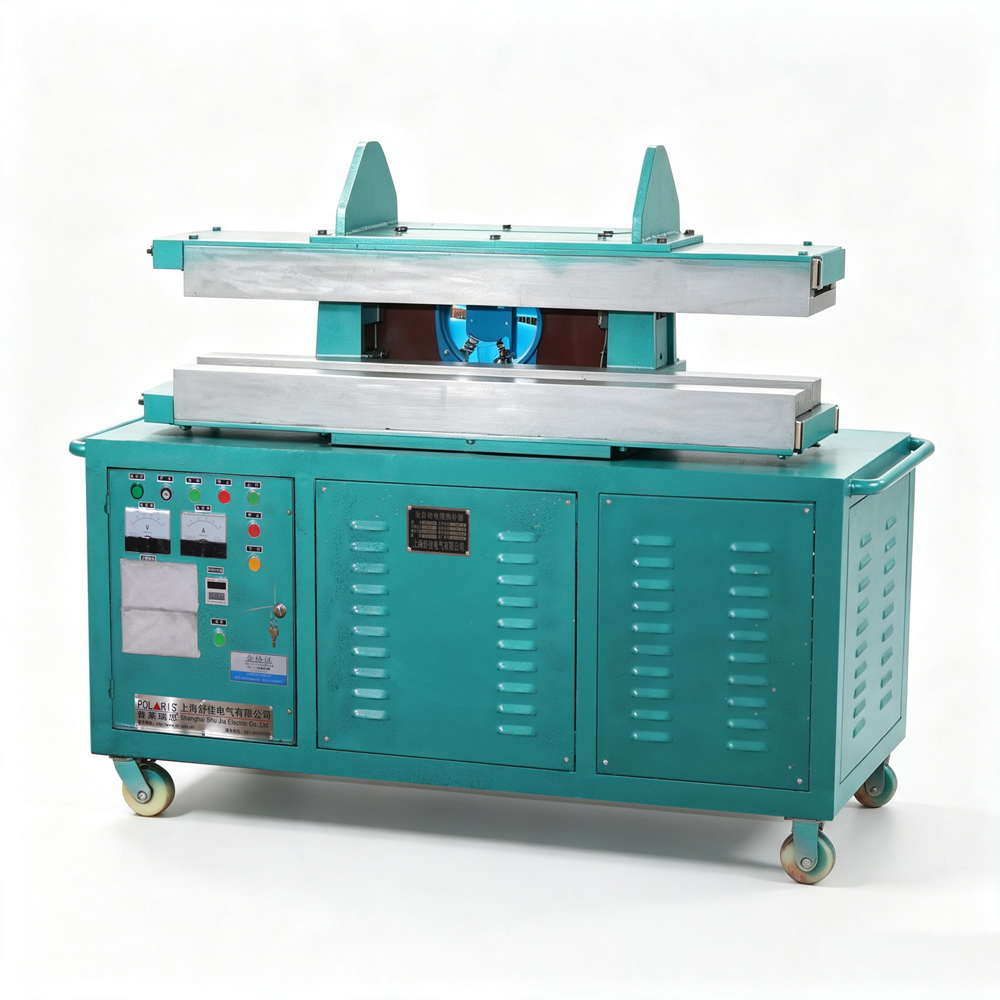

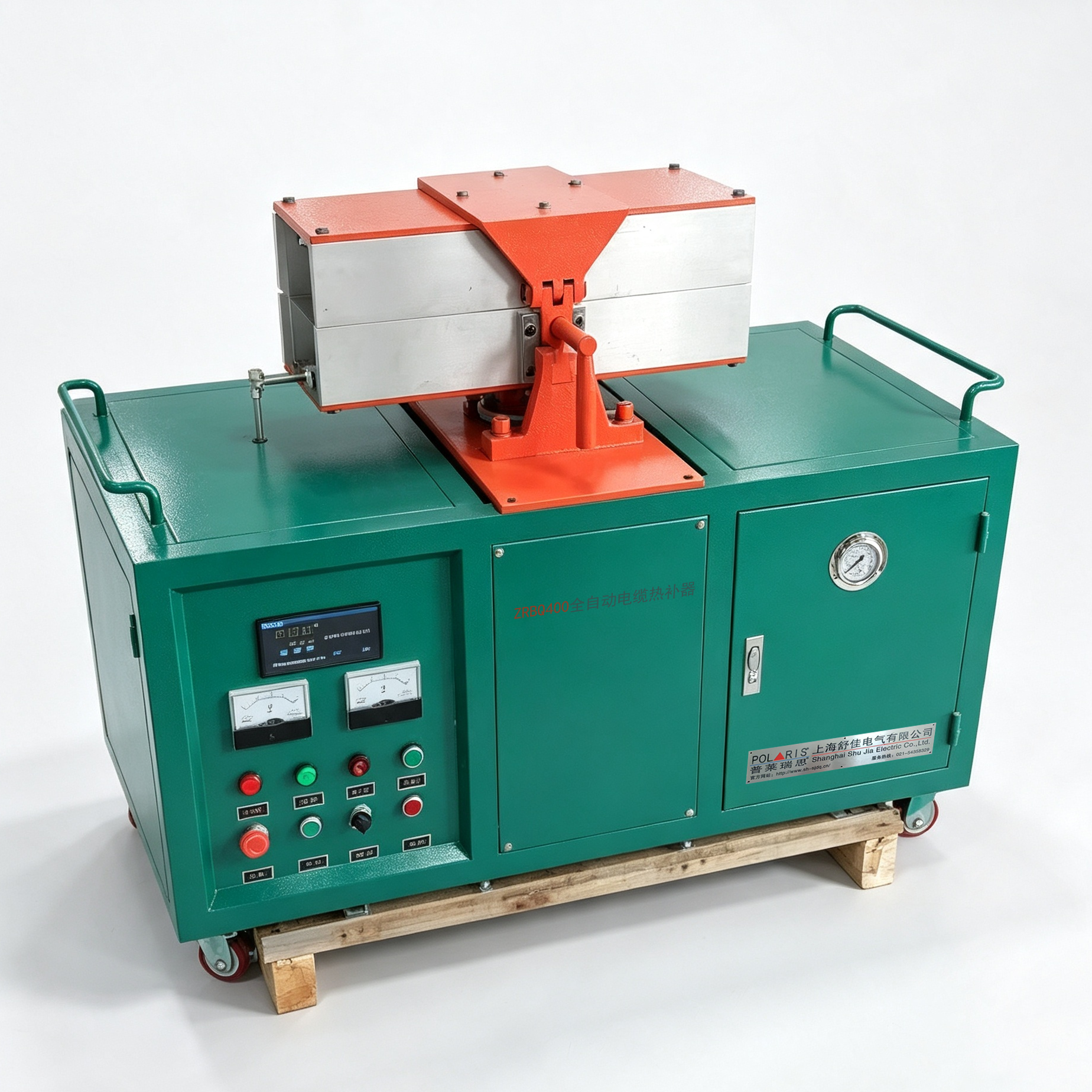

RBQ1000 全自动矿用电缆热补器(机)   目录类	ZRBQ400开Q全自动电缆热补器(J机)   目录类	ZRBQ1200开Q全自动电缆热补器(J机)   目录类	ZRBQ600 全自动矿用电缆热补器   目录类
1.控温系统220V 泵站380V；2.总功率6.75KW；3.加热功率6KW、；4.液压电机功率0.75KW；5.温控0－300℃可调；6.电流22A；7.泵站压力16MPa 流量6L/min；8.合模压力5T；9.修补长度1000mm；10.修补电缆直径φ1.5-185mm²（直径15-81㎜可选）；11.作业面高度750㎜；12.报警延时时间0-999S可调；13.阀控方式电磁阀；14液压油46#；15.尺寸1500×800×135	1.工作电源：380V、220V;2.加热功率：7.5kw;3.模具升温：0-300℃可调;4.修补电缆直径Φ11-81mm,修补电缆截面积：4mm2-185mm2;5.升温时间：20分 ;6.合模最大压力：5T;7.修补长度：1200mm;8.外型尺寸：1550×650×1300mm;9.重    量：约780Kg	1.工作电源：380V、220V;2.加热功率：7.5kw;3.模具升温：0-300℃可调;4.修补电缆直径Φ11-81mm,修补电缆截面积：4mm2-185mm2;5.升温时间：20分 ;6.合模最大压力：5T;7.修补长度：1200mm;8.外型尺寸：1550×650×1300mm;9.重    量：约780Kg	1.控温系统220V 泵站380V；2.总功率6.75KW；3.加热功率6KW、；4.液压电机功率0.75KW；5.温控0－300℃可调；6.电流22A；7.泵站压力16MPa 流量6L/min；8.合模压力5T；9.修补长度600mm；10.修补电缆直径φ1.5-185mm²（直径15-81㎜可选）；11.作业面高度750㎜；12.报警延时时间0-999S可调；13.阀控方式电磁阀；14液压油46#；15.尺寸1000×800×135

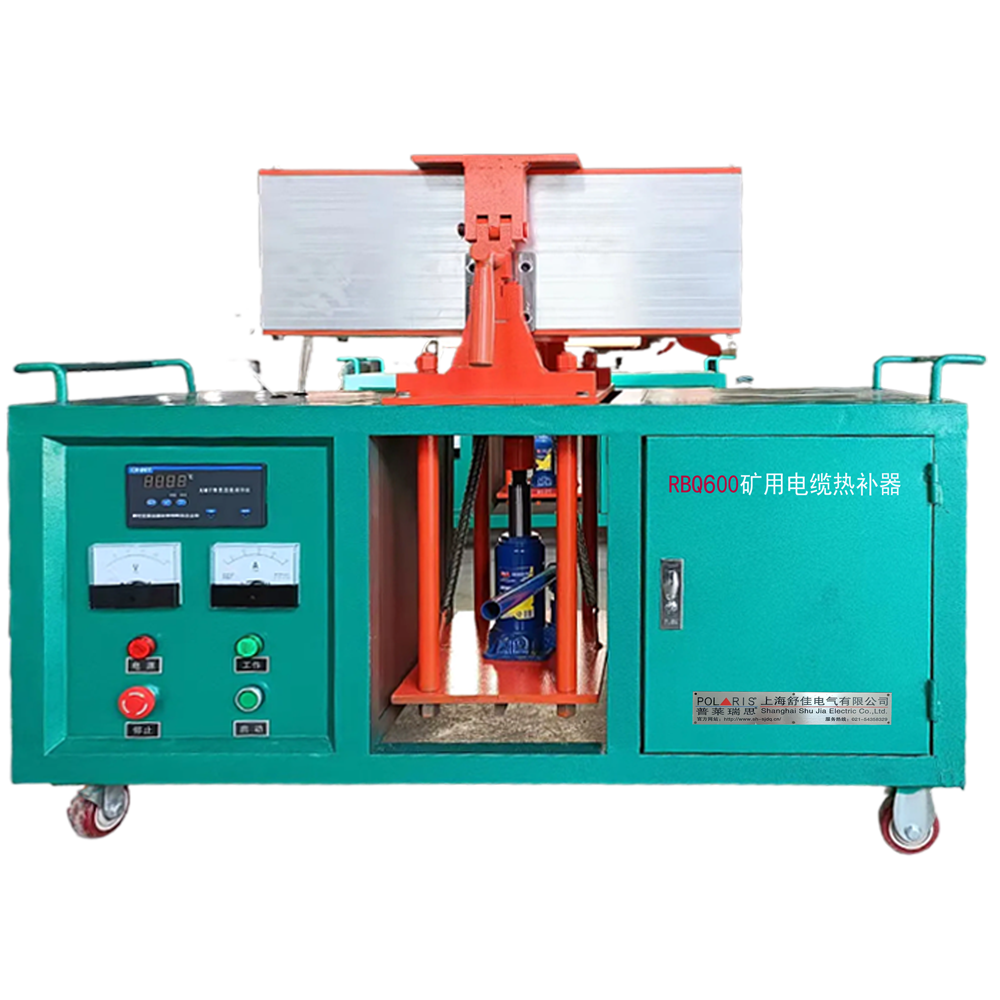

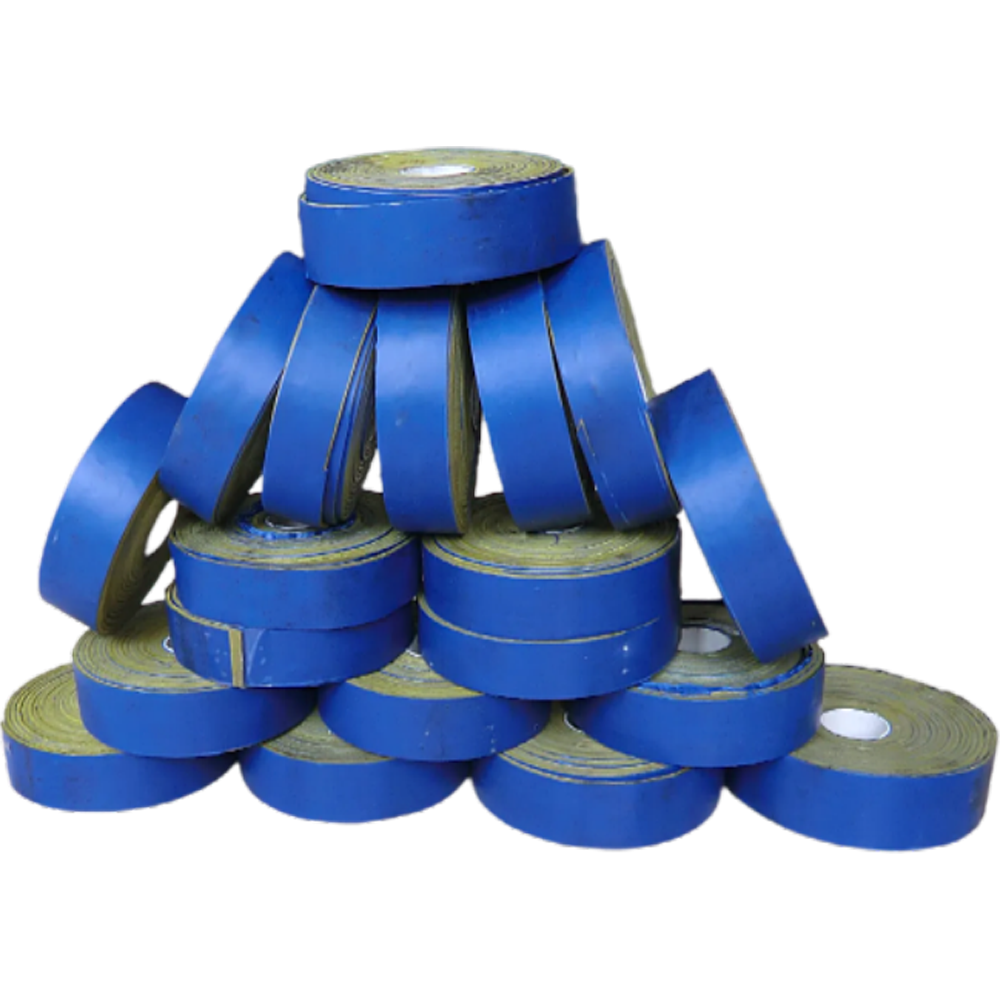

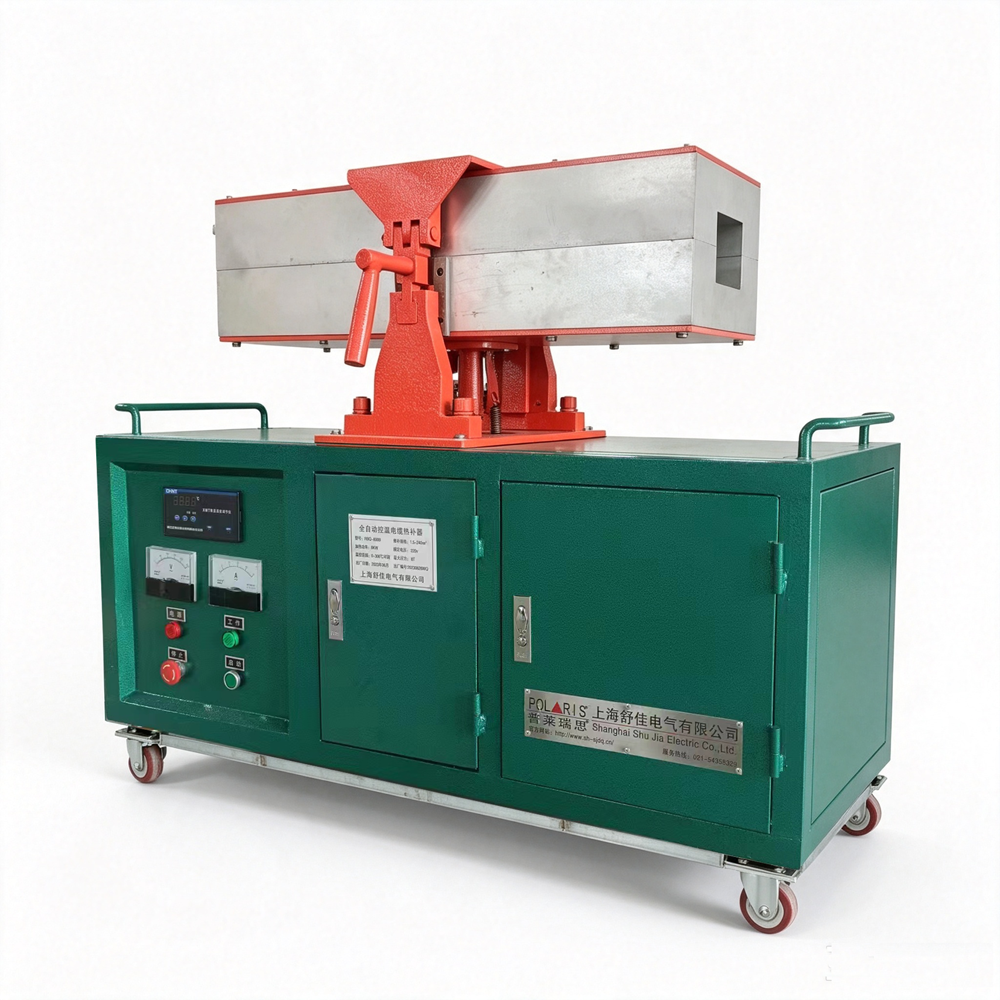

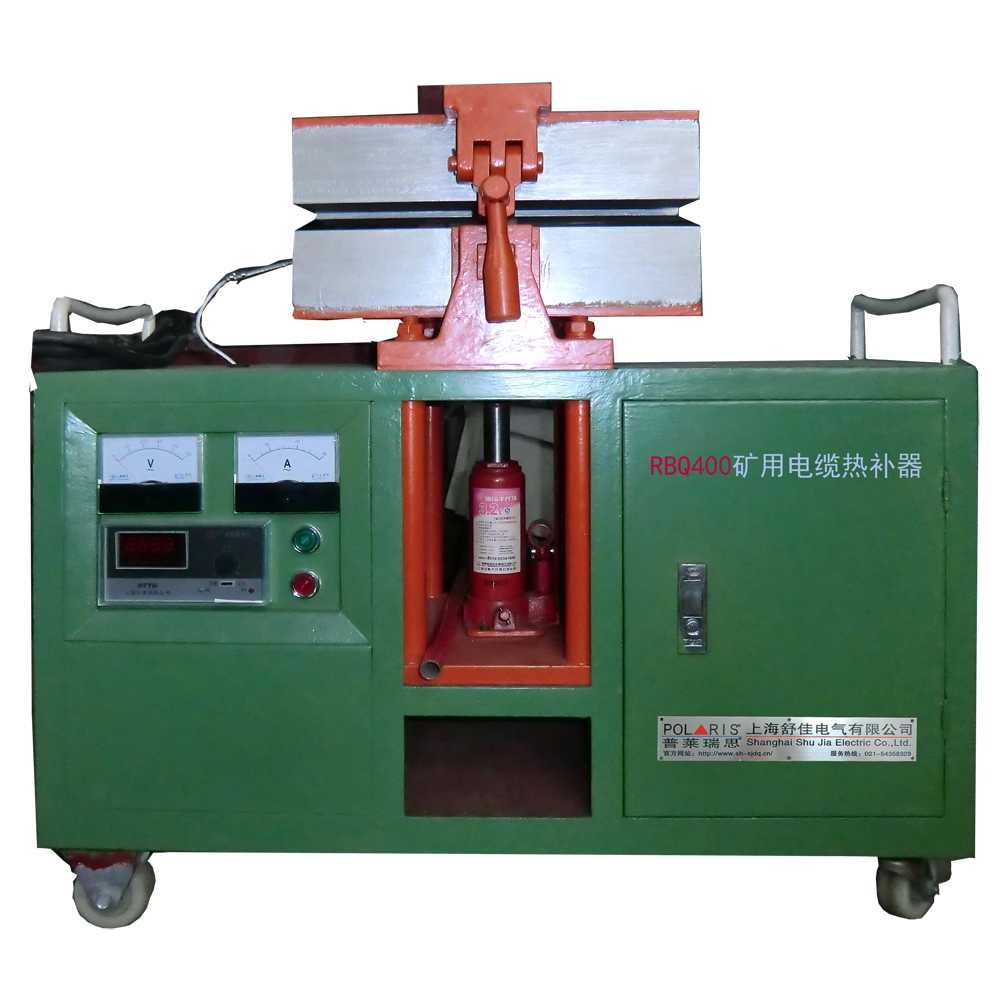

RBQ600 矿用电缆热补器    目录类	RBQ800 全自动控温电缆热补器(机)  目录类	RBQ400 矿用电缆热补器   目录类	XHF-50 矿用电缆阻燃热补胶带    目录类
工作电压220v；加热功率4kw；模具升温0-300℃；修补电缆直径Φ11-81mm；可调修补长度600mm；升温时间20分；合模最大压力5T；作业面高度750mm；重量202Kg；外型尺寸1020×500×970mm产品用于煤矿、铁矿、钻探和建井电缆硫化热补	工作电压：220V；加热功率：8kw；修补电缆规格： ø4 mm-Ø81mm；合模最大压力：5T；温控范围：0-300℃可调(实际硫化温度140℃-160℃)；模具修补长度：800mm；作业面高度：750mm；外形尺寸：1300×450×1000 mm产品用于煤矿、铁矿、钻探和建井电缆硫化热补	工作电压220v;修补长度400mm;加热功率4kw;作业面高度750mm;模具升温0-300℃可调;修补电缆直径Φ4-240mm;合模最大压力 5T;电缆热补器机重155Kg;外型尺寸1000×450×1000mm产品用于煤矿、铁矿、钻探和建井电缆硫化热补	XHF—50型机丁混合胶带红色（宽度厚度根据电缆外径自定）XHF-50型氧丁混合胶带黄色（宽度摩度根据电缆外径自定）逐层抹使被缠胶的地方和原来电缆的外径略大一点为好。（这样经压模修缆紧密没有空隙）擦上滑石粉，垫好橡胶布带，放在修线模中进行硫化.硫化时间见硫化时间表。
